行业知识

您现在的位置: 首页 > 行业知识内容

PA/ABS联姻简介——增强级;填充塑胶;阻燃级;改性加工;注塑材料;PA66尼龙;改性尼龙;聚酰胺尼龙;改性尼龙工程塑料

编辑:厦门科元塑胶有限公司  时间:2016-07-04


聚酰胺(PA)由于具有优良的机械强度、耐磨性、自润滑性能和耐腐蚀性,已经发展成为最重要的工程塑料品种之一。但其存在吸水率高、尺寸稳定性差、低温和干态冲击差等缺点,从而大大的限制了其在某些领域的应用。

将ABS和PA共混改性得到兼备两者优点的PA/ABS合金,同时还可以获得两者都不具备的独特优势,比如:

1. 具有独特的哑光效果,这是一些其他材料所不具备的

2. 具有不亚于PC/ABS合金的耐热性。

3. 具有较低的密度,可有效的降低成本。

4. 优异的加工性能。

当然,除了上面列出来的优点,PA/ABS合金材料还有更多的优点,比如耐磨性、耐化学品性和减震消声性。正是因为其具有如此多的优点,PA/ABS材料具有从日常的眼镜、文具到电动工具等。

由于PA和ABS之间的溶度参数、极性、结晶性都有较大的差异,通过简单的机械共混得到的PA/ABS材料相界面间的粘结强度低、力学性能差,没有实际应用价值。因此,如何提高PA和ABS之间的相容性是开发PA/ABS合金材料的关键。

佳易容TM CMG-7000是一款专为PA/ABS合金材料开发的相容剂,为其提供优异的偶联解决方案。通过界面间有效的化学键合作用,强化了界面粘合力,最大程度地提升复合材料的机械性能和抗水解稳定性。

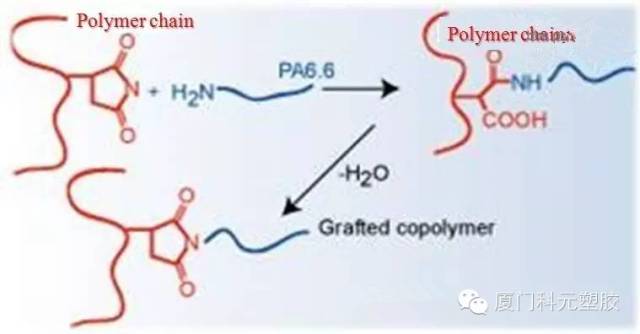

CMG7000在PA/ABS合金材料中相容化机理示意图





CMG7000提高PA/ABS合金冲击强度

挤出温度:220-250℃;注塑温度:240-260℃;模温: 60-80℃

由图表可知,加入CMG7000后,PA/ABS合金材料断裂伸长率提高了5倍,冲击强度提高了7倍。



     添加CMG7000后,分散相ABS的粒径大幅度减小,数量明显增多,受到外界冲击时吸收更多的能量,表现为韧性增加,这都归功于CMG7000对两相界面的浸润作用

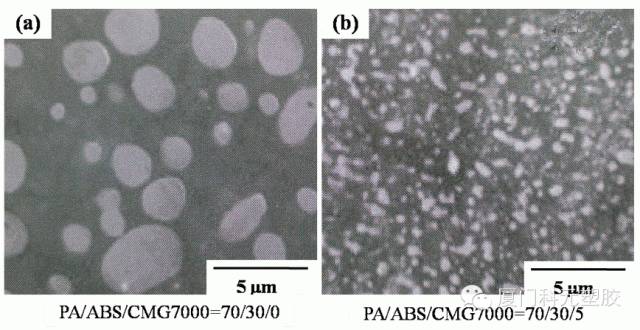

          PA/ABS合金的SEM照片


原文摘取高分子论坛,版权归原创所有!转载只为分享知识分享乐趣,

每日精彩内容,订阅吧!

为着一个共同的目标和希望:分享知识,创造价值!欢迎关注我们公共服务号:(ID:xmkeyuan)

增强级;填充塑胶;阻燃级;改性加工;注塑材料;PA66尼龙;改性尼龙;聚酰胺尼龙;改性尼龙工程塑料

友情链接:  加速老化实验  上海国际物流   国际货运代理  轴承钢批发厂家  电子万能试验机
